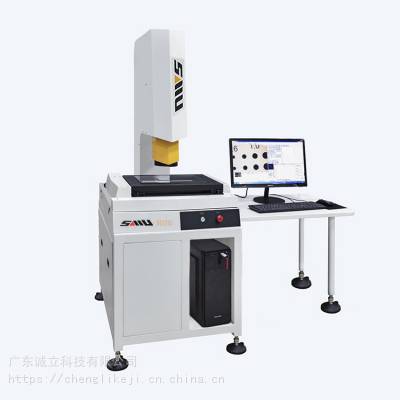

| 产品特性：自动影像仪 | 是否进口：否 | 产地：广东东莞 |
| 品牌：诚立 | 型号：SMU-3020EA | 订货号：3020EA |
| 货号：3020EA | 尺寸：300*200*200mm | 类型：C型 |
| 适用范围：平面全尺寸测量 | 重量：200kg | 加工定制：是 |
| 规格：300*200*200 | 是否跨境货源：否 |
产品规格及参数
型号/规格参数 | SMU-3020EA(2.5D) | |
工 作 台 | X/Y轴行程 | 300mm ╳ 200mm |
Z轴行程 | 调焦行程200mm，工作距离90mm | |
大理石 台面尺寸 | 360mm ╳ 460mm | |
玻璃台面尺寸 | 350mm ╳ 250mm | |
传动型式 | X/Y轴：采用高精度交叉传动导轨+丝杆； Z轴：采用直线导轨，精密丝杆； 进口轴承 | |
光学尺分辨率(mm) | X/Y/Z轴：0.001 | |
测量线性精度(μm) | ≤3+L/200 | |
重复性精度(μm) | ≤3 | |
驱动电机 | 高性能CNC伺服系统 | |
摄像机 | 1/3″高清彩色工业相机 | |
测量软件 | 自主研发软件，编程操作简单，易上手 （测量数据可按客户报表格式导出或导入QMS系统） | |
镜头 | 全自动变倍镜头 光学放大倍率0.7-4.5X 影像放大倍率20-128X | |
可选配 | 同轴光、探针、镭射 | |
0.5X物镜、2X物镜 | ||
光源系统 | 表面光源：为三环八区LED冷光源、寿命长、亮度可分区调节 | |
底光源：LED白色冷光源、寿命长、亮度可调 | ||
仪器外形尺寸（L*W*H） | 850mm ╳ 620mm ╳ 1650mm | |
仪器重量 | 150kg | |
